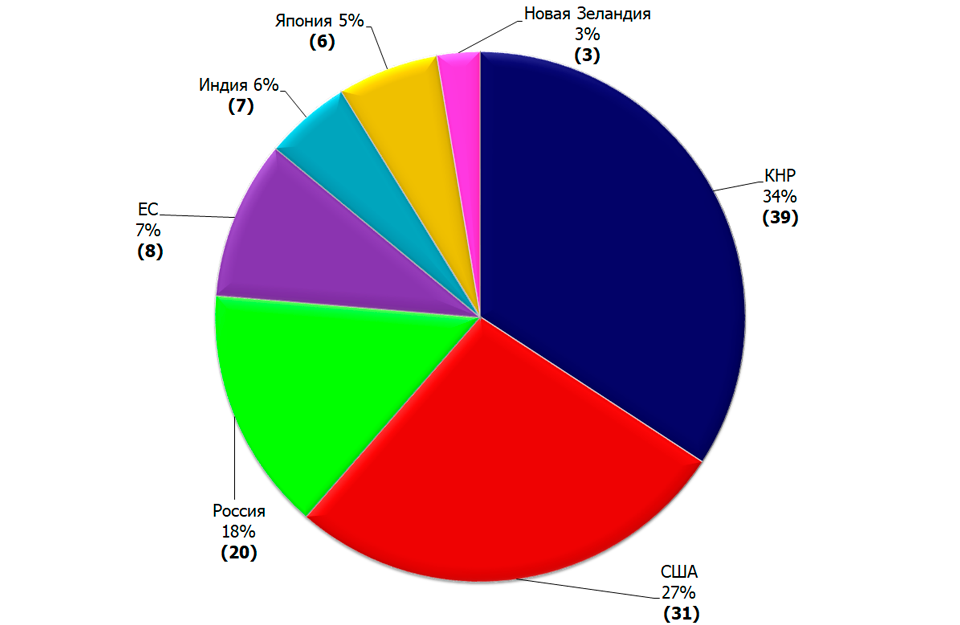

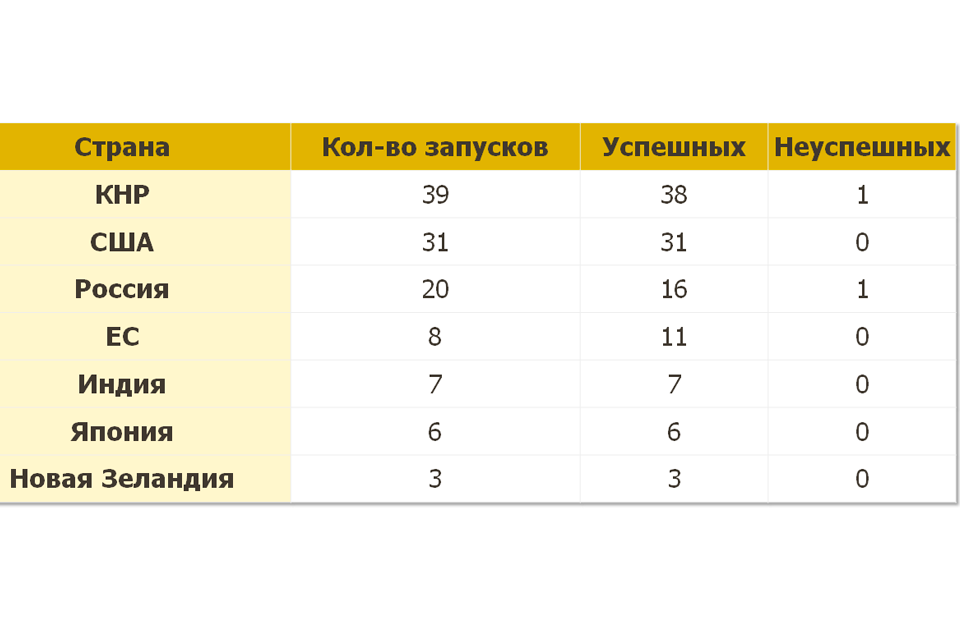

СТАТИСТИКА КОСМИЧЕСКИХ ЗАПУСКОВ ПО СТРАНАМ

Материал по итогам 2018 года

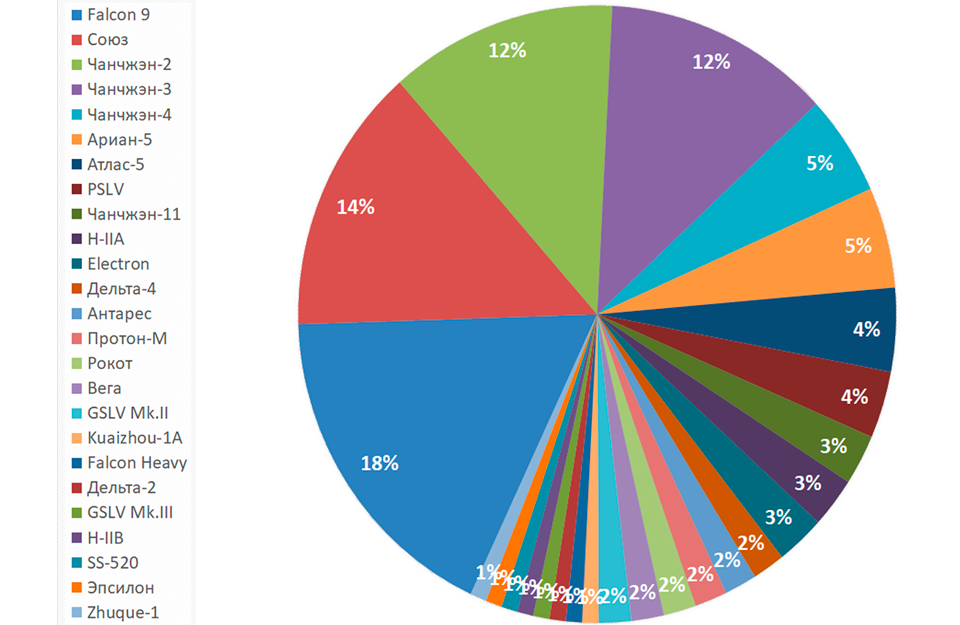

ЛИДЕРЫ СРЕДИ РАКЕТ-НОСИТЕЛЕЙ

Наиболее часто в 2018 году в космос запускались ракеты-носители производства
США, Китая, России и ЕС.

Work process

данные и технические характеристики основных ракетоносителей 2018 года

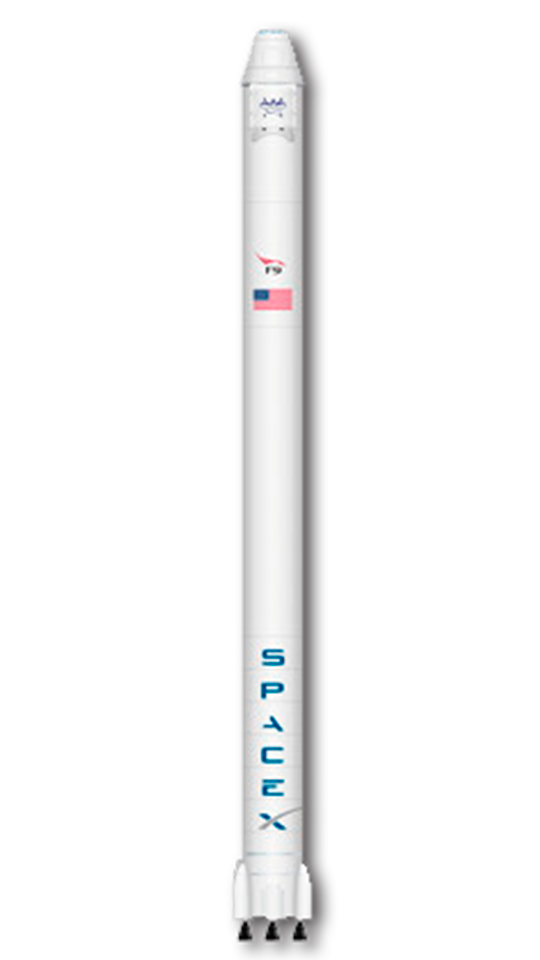

FALCON 9

Всего разработано 5 модификаций космического носителя.
Запуски базовой версии ракеты - Falcon 9 v1.0 - проводились в 2010-2013 годах.
В октябре 2016 года Илон Маск сообщил о разработке модификации Falcon 9 (Block 5). Компания SpaceX рассчитывает использовать ее многоразовую ступень не менее 10 раз и проводить повторные запуски через 24 часа после посадки ступени.
Эта версия стартовала впервые - 14 августа 2017 года.

Характеристики
Falcon 9 - двухступенчатая ракета-носитель тяжелого класса. Максимальная длина эксплуатируемой версии Falcon 9 FT составляет 70 м, диаметр - 3,66 м, стартовая масса - 549 т.

Заявленная грузоподъемность - до 8,3 т на геопереходную орбиту и до 22,8 т на низкую опорную. За время эксплуатации самый тяжелый полезный груз, выведенный Falcon 9 в космос, составил 8,6 т. Столько весил грузовой корабль Dragon, который был запущен 8 апреля 2016 года на МКС.
Ракета оснащена жидкостными двигателями производства SpaceX: на первой ступени установлено 9 двигателей Merlin 1D, на второй - один Merlin Vacuum. В качестве топлива используется керосин (окислитель - жидкий кислород). Топливные баки изготовлены из алюминий-литиевого сплава.
Для повышения точности выведения полезного груза на орбиту система управления ракеты сопряжена со спутниковой навигационной системой GPS. Для надежности Falcon 9 производителем предусмотрена автоматическая остановка процедуры запуска (при обнаружении проблемы происходит откачка топлива, ракета снимается со стартовой площадки, затем после выяснения причины и доработки используется для повторного пуска), а также возможность работы при аварийной остановке одного или двух двигателей первой ступени во время полета.

Возвращаемая ступень
SpaceX разработана технология, предусматривающая возвращение на Землю отработавшей первой ступени, оснащенной четырьмя раскладывающимися посадочными опорами для мягкого приземления. Спуск осуществляется с помощью торможения двигателей и парашюта. После посадки на специальную морскую платформу (длина - 90 м, ширина - 50 м) судна-робота в акватории Мирового океана или на спецплощадку на территории базы ВВС США на мысе Канаверал (штат Флорида) первая ступень может использоваться повторно. Впервые эксперимент по возвращению первой ступени был проведен 29 сентября 2013 года после запуска версии Falcon 9 v1.1. Ступень планировалось плавно спустить и приводнить в океан, однако из-за сильного вращения она упала на воду и разрушилась. Первая успешная посадка на землю состоялась 22 декабря 2015 года (запускалась версия Falcon 9 FT), на морскую платформу - 8 апреля 2016 г. (Falcon 9 FT).

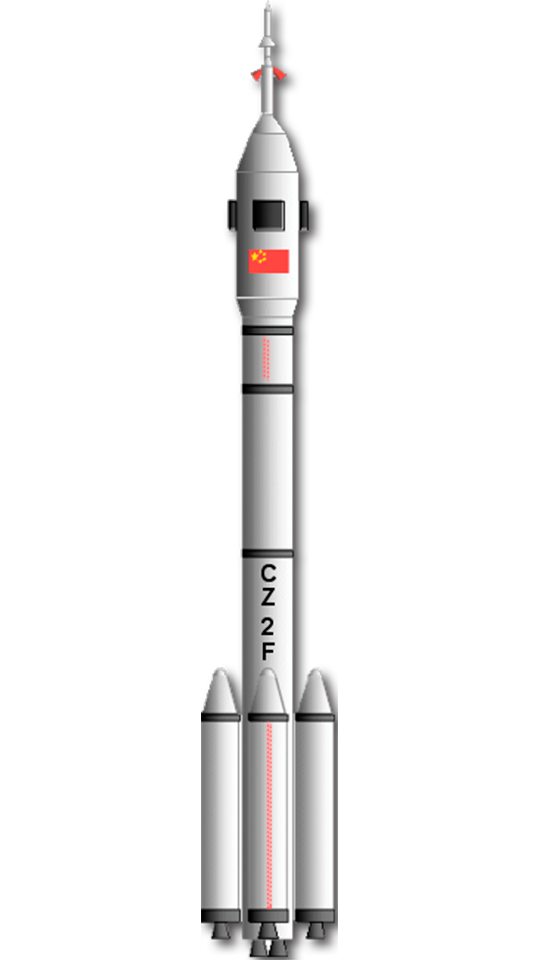

Серия ракет-носителей «Чанчжэн»

Семейство двух- и трёхступенчатых ракет-носителей Китайской Народной Республики. Своё название серия ракет-носителей получила в честь легендарного похода армии китайских коммунистов. Проектирование ракет велось под эгидой Китайской академии технологий ракет-носителей CALT.
За рубежом ракеты данной серии как правило обозначаются аббревиатурой LM- (сокращение от Long March) и следующей за ней цифрой, обозначающей число ступеней, и буквой, говорящей о конкретной модификации РН. В китайских СМИ принято обозначение CZ- (то есть ChángZhēng).

Основной состав серии ракет-носителей «Чанчжэн» :

Чанчжэн-2 — создана на основе баллистической ракеты Dong Feng 5. Первая и вторая ступени, а также стартовые ускорители работают на НДМГ и тетраоксиде азота.
Полезная нагрузка НОО: 3850 кг
ССО: 2C: 1400 кг
2C/SMA: 1900 кг
ГПО: 2C/SM: 1250 кг

Чанчжэн-3B — разновидность «Чанчжэн-2».
Имеет три ступени и четыре навесных разгонных блока. Представляет собой наиболее мощную модель из семейства «Чанчжэн». Используется, в основном, для вывода на геосинхронную орбиту телекоммуникационных спутников.
Количество ступеней 3
Полезная нагрузка на НОО: 12000 кг
на ССО: 5700 кг
ГПО: 3B 5100 кг, 3B/E 5500 кг
ГСО: 2000 кг
ГЦО: 3300 кг

Чанжчэн-11
— твердотопливная ракета
Ракета-носитель на твёрдом топливе, разработана Китайской академией космических технологий. Её первый полёт состоялся 25 сентября 2015 года. Ракета создана на базе серии баллистических ракет DF-31. Предназначена для вывода на солнечно-синхронную орбиту лёгких спутников (до 350 кг).
Масса полезной нагрузки
• на НОО 700 кг
• на ССО 350 кг

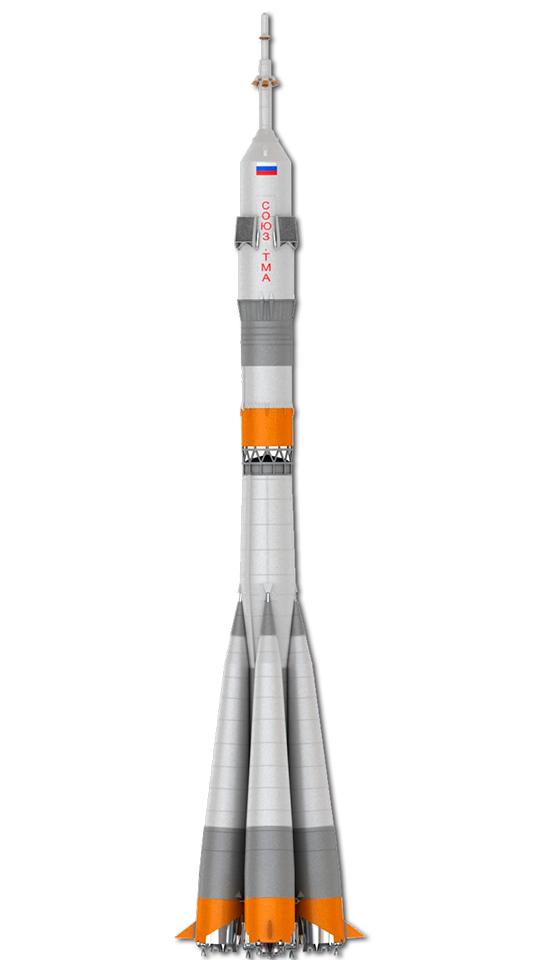

Серия ракет-носителей «CОЮЗ»

Советская трёхступенчатая ракета-носитель (РН) среднего класса из семейства Р-7, предназначенная для выведения на круговую орбиту Земли с неизменным наклонением орбиты пилотируемых космических кораблей типа «Союз» и автоматических космических аппаратов серии «Космос».
Разрабатывалась и изготавливалась в куйбышевском Филиале № 3 ОКБ-1 (ныне — ЦСКБ-Прогресс) под руководством Дмитрия Ильича Козлова и Сергея Павловича Королёва на основе ракет-носителей «Р-7А» и «Восход».
Ракета-носитель «Союз» легко узнаваема по четырём коническим боковым блокам первой ступени, что отличает все «Союзы» от других ракет-носителей, а также характерному головному обтекателю с четырьмя прямоугольниками решетчатых стабилизаторов и специфической «башне» системы аварийного спасения на вершине.
На базе ракеты-носителя 11А511 «Союз» было разработано две модификации: «Союз-Л» и «Союз-М», а впоследствии РН стала основой для ракеты-носителя «Союз-У».

Основной состав серии ракет-носителей, запускаемый в последние годы:
Союз-ФГ — модификация ракеты-носителя «Союз-У». Разработка велась параллельно с созданием модернизированных ракет-носителей «Союз-2» для обеспечения запусков космических кораблей «Союз ТМА» и грузовых кораблей «Прогресс» к МКС. Основные отличия от РН «Союз-У» заключаются в применении модернизированных двигателей 1-й и 2-й ступеней с новыми форсуночными головками (отсюда «ФГ» в названии ракеты) разработанных для ракеты-носителя «Союз-2» с минимальными доработками системы управления. Её энергетические возможности примерно на 250—300 кг выше возможностей базовой РН «Союз». Однако, область её применения всё же ограничена возможностями аналоговой системы управления.
Основное назначение — запуск КК «Союз МС» к МКС. Использование ракеты планируется прекратить в 2020 году.
Союз-2 — семейство трёхступенчатых ракет-носителей среднего класса, разработанное и производимое РКЦ «Прогресс» (Самара) путём глубокой модернизации ракеты-носителя «Союз-У». Также в семейство «Союз-2» входит двухступенчатая РН «Союз-2.1в» лёгкого класса.
Масса полезной нагрузки выводимой на низкую орбиту Земли — от 2800 кг до 9200 кг в зависимости от модификации и точки запуска.
Является частью семейства ракет-носителей Р-7. Рабочее название проекта — «Русь».
В долгосрочной перспективе семейство РН «Союз-2» может быть заменено на перспективное семейство РН «Союз-5» («Иртыш»).

Назначение
Ракеты предназначены для выведения космических аппаратов (КА) на низкие, средние, высокие, солнечно-синхронные, геопереходные и геостационарные орбиты с существующих стартовых комплексов. В том числе предусматривается запуск пилотируемых и грузовых космических кораблей по программе Международной космической станции.

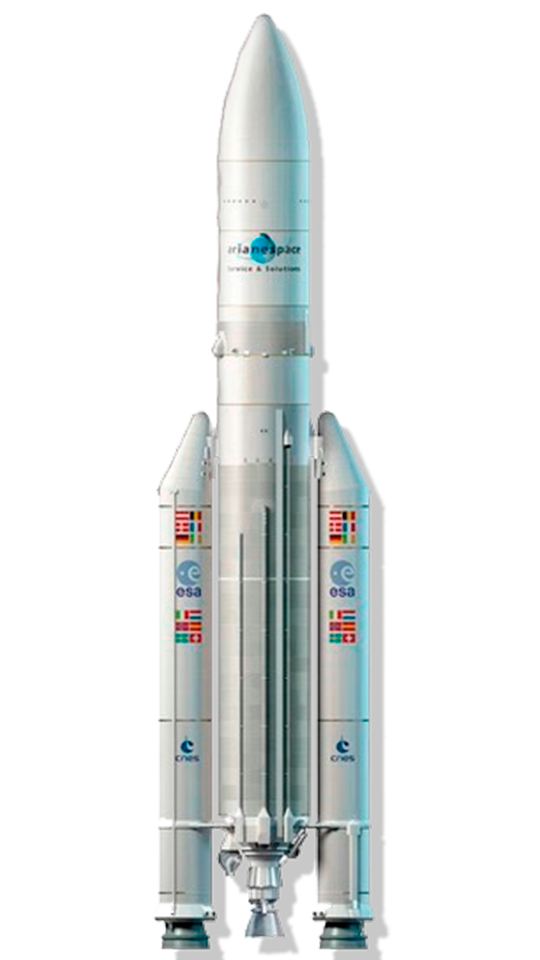

Ариан-5

Европейская одноразовая тяжёлая ракета-носитель семейства Ариан, предназначена для выведения полезной нагрузки на низкую опорную орбиту (НОО) или геопереходную орбиту (ГПО). Производится Европейским космическим агентством (ЕКА), основной подрядчик — European Astrium Space Transportation (EADS). Ракета продвигается на рынке компанией «Arianespace». Запуски происходят с космодрома Куру во Французской Гвиане. РН «Ариан 5» является основной ракетой-носителем ЕКА и останется таковой по крайней мере до 2020 года, когда должны начать полеты ракеты «Ариан-6».
Разработка «Ариан 5» заняла 10 лет, стоила 7 млрд долларов США и предназначалась для замены ракеты-носителя ЕКА «Ариан-4».

Количество ступеней: 2
Длина (с ГЧ): 46—52 м
Диаметр: 5,4 м
Стартовая масса: 777 т
Масса полезной нагрузки
• на НОО G: 18 000 кг
ES: 21 000 кг
• на ГПО G: 6200 кг
G+: 6950 кг
GS: 6100 кг
ECA: 10 500 кг

Разновидности ракет-носителей
РН «Ариан ECA» (англ. Evolution Cryotechnique type A) может вывести на ГПО два спутника общей массой 10 000 кг или один спутник массой 10 500 кг. Этот вариант использует двигатель первой ступени «Vulcain 2» и вторую ступень ESC-A (фр. Etage Supérieur Cryogénique-A), которая оснащена ЖРД HM7-B массой 2100 кг, общая масса криогенного топлива (LH2/LOX) составляет 14 000 кг. Вторая ступень, которая ранее использовалась в качестве третьей ступени РН «Ариан-4», в «Ариан ECA» имеет изменённые баки в целях сокращения длины. Переработанный ЖРД «Vulcain» имеет более длинное и эффективное сопло и более эффективный топливный цикл. Изменённое соотношение топливных компонентов потребовало изменения длины баков первой ступени. Также ТТУ EAP были облегчены использованием нового способа сварки и заполнены бо́льшим количеством топлива. Вторая ступень ESC-A не улучшает показатели РН «Ариан ECA» по выводу груза на НОО по сравнению с вариантом «Ариан 5G», поэтому последняя модификация не будет использоваться для вывода автоматического транспортного корабля ATV.
РН «Ариан ES-ATV» (англ. Evolution Storable) используется для запуска автоматического транспортного корабля ЕКА с использованием блока второй ступени EPS версии РН «Ариан G». Первый запуск был осуществлён 04:03 GMT 9 марта 2008 года.

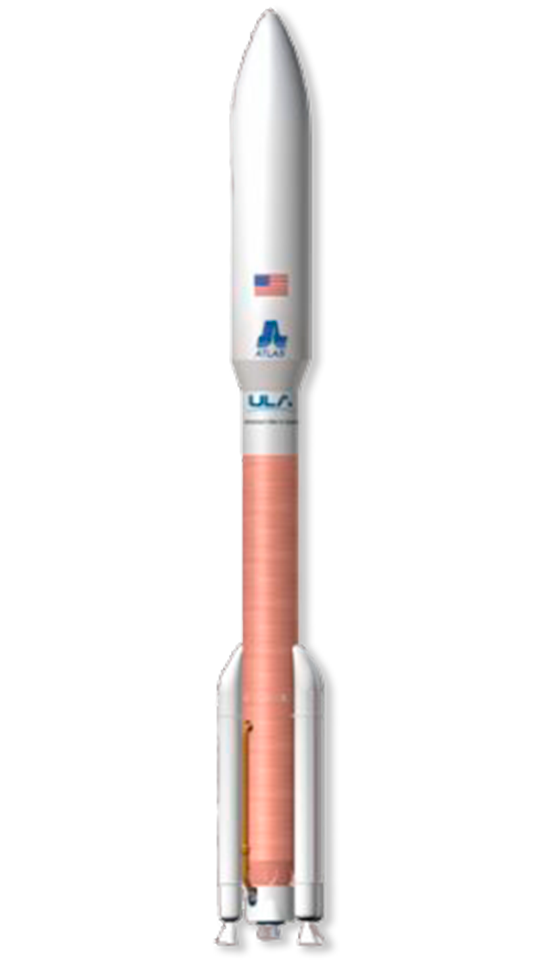

Атлас-5

Одноразовая двухступенчатая ракета-носитель семейства Атлас, которая первоначально производилась компанией Lockheed Martin, а затем альянсом United Launch Alliance (ULA), сформированным совместно компаниями Lockheed Martin и Boeing. Твердотопливные ускорители для ракеты-носителя Атлас V разрабатывает и производит компания Aerojet.
Производится в Денвере (Колорадо, США) и имеет несколько конфигураций, отличающихся размером головного обтекателя и количеством твердотопливных ускорителей.
В зависимости от версии, стоимость запуска ракеты-носителя Атлас V составляет от 110 до 235 млн $.

Среди наиболее примечательных полетов следует отметить старты космических аппаратов Mars Reconnaissance Orbiter и Новые горизонты — две исследовательские программы NASA, первая посвящена изучению Марса, вторая — изучению Плутона и его системы спутников с пролетной траектории. 18 июня 2009 года ракета-носитель Атлас V 401 использовалась для запуска Lunar Reconnaissance Orbiter (LRO), а 5 мая 2018 года — для запуска InSight.
В ходе полёта 15 июня 2007 года со спутником военной разведки США NROL-30, произошла неисправность при функционировании второй ступени, приведшая к её более раннему отключению, в результате чего полезная нагрузка не вышла на расчетную орбиту. Тем не менее, заказчик классифицировал выполнение этого полета как удачное.
Запуски ракеты-носителя Атлас V производятся с двух стартовых площадок:
Мыс Канаверал — стартовый комплекс SLC-41, восточное побережье США
База Ванденберг — стартовый комплекс SLC-3E, западное побережье США.

Стартовая масса: 334,5 — 546,7 т
Масса полезной нагрузки
• на НОО 9,8 — 18,8 т[2]
• на ГПО 4,75 — 8,9 т

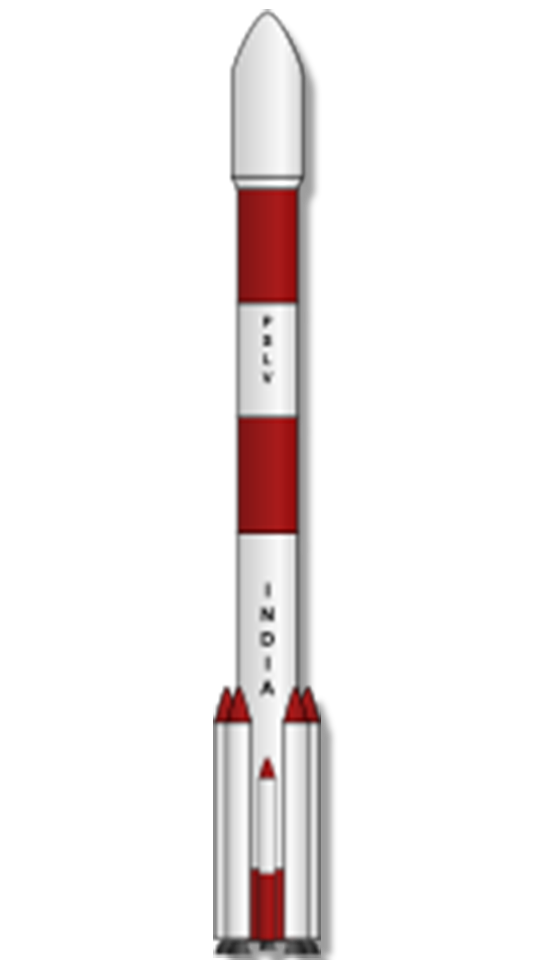

PSLV

Индийская ракета-носитель. Название является широко используемой аббревиатурой от Polar Satellite Launch Vehicle, что в переводе означает «ракета-носитель для вывода спутников на полярную орбиту».

Ракета разработана Индийской организацией космических исследований (ISRO) для запуска индийских спутников дистанционного зондирования (IRS) на солнечно-синхронные орбиты.

PSLV — четырёхступенчатая ракета-носитель, первая и третья ступени — твердотопливные, вторая и четвёртая — жидкостные. Может быть запущена в 4 различных конфигурациях (PSLV-CA, PSLV-DL, PSLV-QL, PSLV-XL), которые отличаются количеством используемых боковых ускорителей.
Первый запуск ракеты-носителя PSLV состоялся 20 сентября 1993 года. В апреле 2008 года с помощью PSLV был совершён успешный запуск сразу 10 спутников, что побило предыдущий мировой рекорд, поставленный Россией.

Количество ступеней 4
Длина (с ГЧ) 44 м
Диаметр 2,8 м

Стартовая масса PSLV: 295 т
PSLV-CA: 230 т
PSLV-XL: 320 т

Масса полезной нагрузки
• на НОО PSLV: 3250 кг
PSLV-CA: 2100 кг
PSLV-XL: 3800 кг
• на ССО PSLV: 1600 кг
PSLV-CA: 1200 кг
PSLV-XL: 1750 кг
• на ГПО PSLV: 1200 кг
PSLV-XL: 1425 кг
